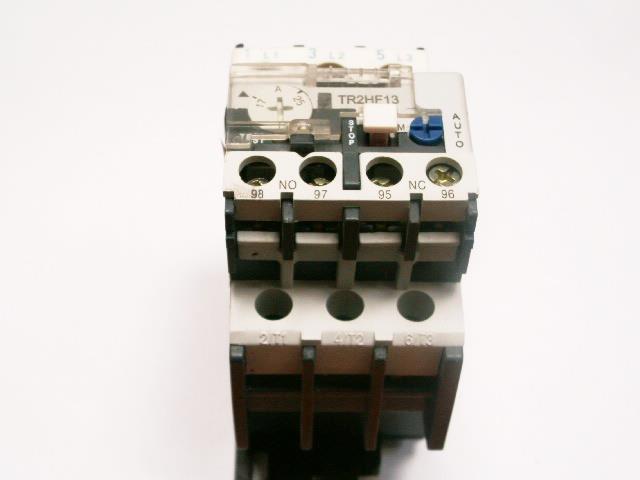

Popis: | V kombinaci se stykači TR1D slouží k ochraně elektrických strojů a zařízení před nadproudem a přetížením. Kontaktní kolíky tepelného relé se připojují k hlavním kontaktům stykačů 2T1, 4T2, 6T3. Vzájemnou vzdálenost kontaktních kolíků třeba upravit ještě před osazením relé ke stykači.Automatický režim: režim znovuzapínaní relé. Po stlačení a pootočení modrého znovuzapínacího tlačítka ve směru pohybu hodinových ručiček ukazatel směřuje k nápisu „AUTO“ a je pod úrovní testovacího tlačítka. Při přetížení tepelné relé přeruší proudovodné dráhy. Po vychladnutí bimetalového spínacího elementu opětovně přemosťuje přerušené proudovodné dráhy relé. Manuální režim: ukazatel modrého tlačítka směřuje ke značce M a převyšuje úroveň červeného testovacího tlačítka. Při přetížení tepelné relé přeruší proudovodné dráhy. Po vychladnutí bimetalového spínacího elementu přerušené proudovodné dráhy nespojí. K jejich spojení je potřebné jedenkrát stlačit modré tlačítko znovuzapínaní relé (bez pootočení). |
---|
