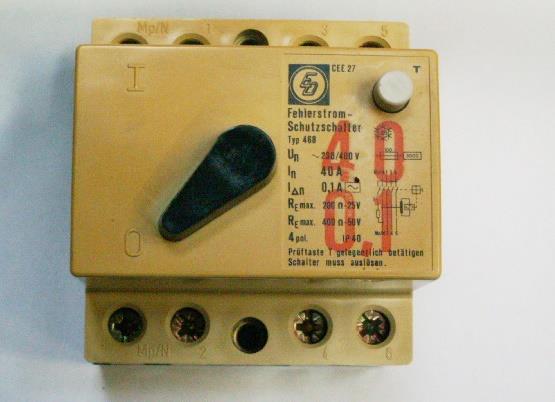

Popis: | Zapojení:– Chráničem musí procházet všechny pracovní vodiče, tzn. všechny fáze chráněného zařízení (L1, L2 a L3) a střední vodič (N).– Střední vodič (N) musí být elektricky odizolován od ochranného vodiče (PE).– Ochranný vodič (PE) nesmí chráničem v žádném případě procházet!– Odpor zemniče Ra, ke kterému se připojuje PE vodič, může být maximálně: Ra = UdL / IΔn (UdL ... dovolené dotykové napětí).– Vstupní (liché číslování) a výstupní (sudé číslování) svorky jsou navzájem zaměnitelné.– V případě použití Al vodičů je třeba tyto bezprostředně před zapojením potřít kontaktní vazelínou. |
---|
